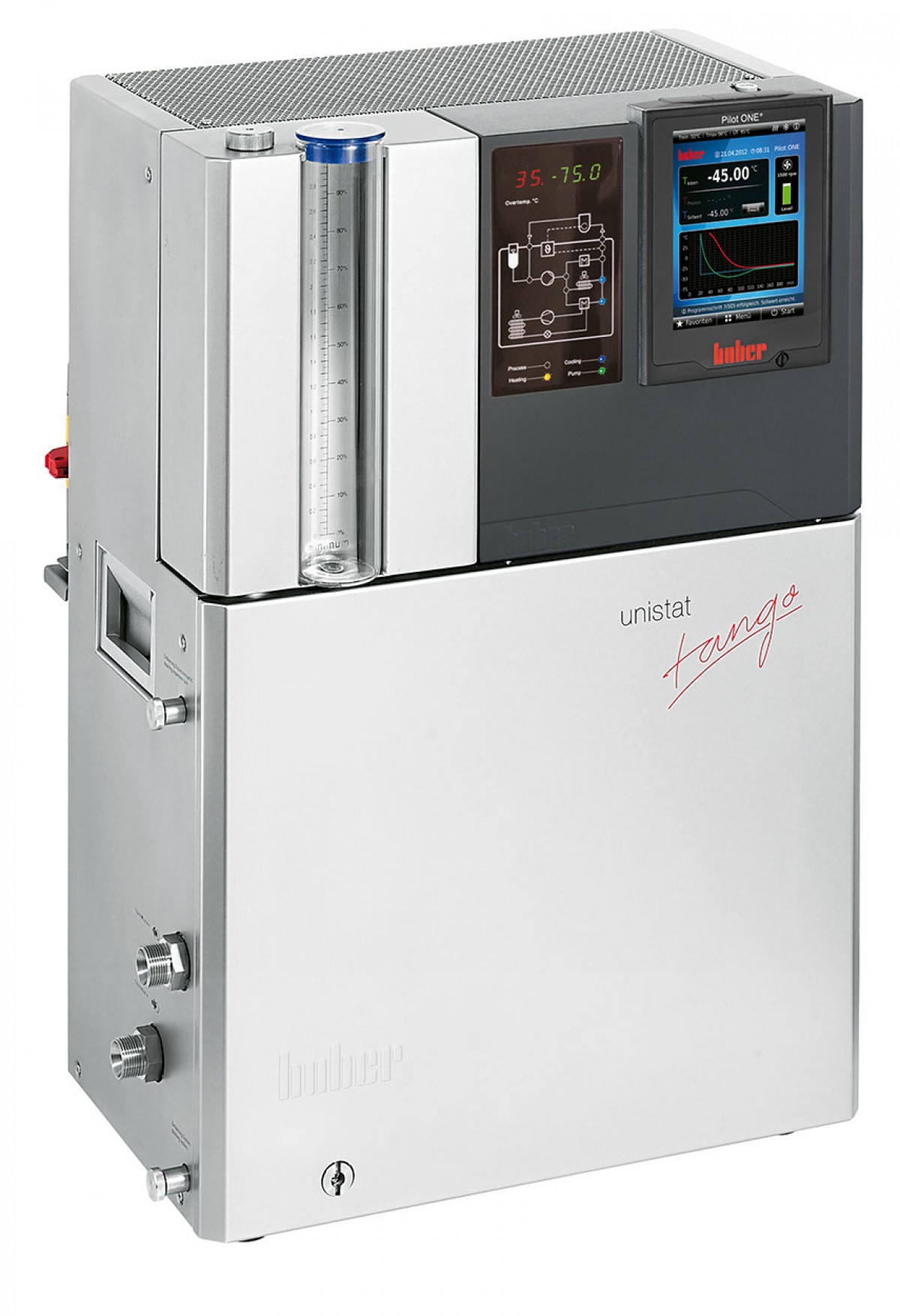

Termostat lázňový cirkulační s chlazením (kryostat) do - 45°C HUBER Unistat Tango w

Termostaty Unistat jsou díky jedinečné termodynamice schopny poskytovat vysoce přesné a reprodukovatelné výsledky a ohřev/chlazení ve velmi krátkém čase a širokém teplotním rozsahu. Ekologické a ekonomické Unistaty vynikají také efektivním systémem řízení spotřeby energie a použitím přírodních chladiv. Vždy se jedná o hydraulicky těsněný uzavřený okruh, ke styku hladiny kapaliny se vzduchem dochází pouze uvnitř expanzní nádoby, která není průtočná, takže se nepodílí na temperaci aplikace a tím se nijak výrazně neohřívá ani neochlazuje. Pracovní rozsah Unistatů dovoluje řešení termoregulace od nejmenších instalací až po objemné provozní procesy v teplotním rozsahu od -120 do 425 °C a s chladícím výkonem od 0,7 do 130 kW. Unistaty jsou k dostání ve více než 60-ti modelech, v elegantním věžovitém, speciálním horizontálním nebo stolním uspořádání. Jednotlivé typy se liší především topným a chladícím výkonem, způsobem chlazení (vzduch x voda), rozsahem pracovních teplot, výkonem čerpadla.
Řídicí jednotka Unistat Pilot ONE Professional:
Zobrazení a ovládání: barevná 5,7” TFT dotyková obrazovka, funkce zoom, přehledné Easy-Control ovládací menu s možností nastavení administrátorské a uživatelské úrovně ovládání. Programové vybavení nabízí řadu komfortních ovládacích prvků.
Programování: široká možnost vlastního programování.
Diagnostika chyb: automatická vnitřní diagnostika při každém zapnutí, průběžná kontrola průtoku, překročení teploty, přehřátí kompresoru.
Multifunkční ochrana: možnost nastavení limitních ochranných teplot, zvukový a vizuální alarm, ochrana kompresoru proti přehřátí, možnost volného programování alarmového bezpotenciálového kontaktu.
Řízení teploty: externí vstup pro čidla Pt 100 pro řízení externí temperace, čidlo Pt 100 je možné kalibrovat.
Komunikace: rozhraní RS232, USB (Host a Device), ethertnet RJ45, externí řídicí signál ECS, programovatelný bezpotenciálový alarm, vstup pro externí teplotní čidlo Pt100, možnost odděleného umístění řídicí jednotky od přístroje (propojení kabelem do 10 m). Funkce DV E-grade umožňující přístup k přídavným naměřeným hodnotám a provozním parametrům (zpětné teplota, aktuální tepelný výkon, PID parametry, kompresorová automatika, plášťová a procesní teplota, teplota a informace o tlaku chladící vody nebo údaj o sériovém čísle).
Externí programy (option): možnost využití programů HUBER pro dokumentaci, diagnostiku a řízení procesů přes PC:
- SpyLight pro dokumetaci a vizualizaci temperačního procesu.
- SpyWatch rozšiřuje možnosti programu SpyLight současným využitím až 10 kanálů samostatně konfigurovatelných a využitelných pro přenos informací.
- SpyControl spojuje funkce SpyLight a SpyWatch, umožňuje řídit jeden nebo více přístrojů jedním programovým zařízením s možností vizualizace programů.

Technické vlastnosti řady UNISTAT:
Vysoký objemový výkon malý vnitřní objem a vysoký topný i chladicí výkon dovolují přístrojům dosahovat vysokých výkonových hodnot (Watt/litr) a tím rychlých teplotních změn externího systému.
HT verze: standardní termostaty dovolují chlazení maximálně od teploty +200 °C, systém HT Unistatů umožňuje aktivní řízené chlazení již od +400 °C a tím urychluje chladicí procesy.
Chlazení: přístroje jsou dodávány ve verzi chlazené vzduchem, nebo chlazené vodou (w).
Hydraulicky těsný systém: odstraňuje problémy s úrovní hladiny u externích otevřených lázní, zamezuje oxidaci, odpařování temperační kapaliny a případné adsopci vzdušné vlhkosti do temperačního
média v uzavřeném systému.
Extrémní rozsah teplot: technické řešení systému dovoluje teplotní rozsah až 420 Kelvinů v jednom zařízení.
Výkony a teploty: řada přístrojů UNISTAT pro teploty od -120 °C do +425 °C zahrnuje typy s výkonným chlazením (až 130 kW) a stejně výkonným topením (až 96 kW) s čerpadly o výkonu až 100 l/min.
Expanzní nádrž: pro eliminaci objemových změn temperačního média v systému je možné za příplatek individuálně upravit objem interní expanzní netemperované nádrže.
Ekonomika prostoru: vybrané typy přístrojů je možné umístit pod pracovní desku, nebo zabudovat do pracovního stolu.
Programové vybavení, které Vás chrání a pomáhá Vám: True Adaptive Control (TAC) - umožňuje automatické optimalizování PID parametrů regulátoru dle požadavků. Možnost manuálního nastavení PID parametrů samozřejmě zůstává.
Variable Pressure Control (VPC) - ochraňuje externí např. skleněné reaktory před poškozením vysokým tlakem. Regulací otáček čerpadla je možné nastavit optimální tlak v systému, tlakovým čidlem (option) zabudovaným do temperačního okruhu je možné aparatury ochraňovat průběžně automaticky. Pro přístroje s chladicím výkonem nad 2 kW je možné tuto ochranu ještě znásobit přídavným plynule řízeným obtočným systémem Bypass (option). Nelineární programování ramp (NLR) umožňuje vytvoření optimálních podmínek např. při krystalizačních procesech. “Delta T” nastavení maximální povolené hodnoty teplotního rozdílu může při temperačních procesech chránit Vaši aparaturu i Vaše produkty.

HTF minimalizace tlakových ztrát spolu s velkým průměrem přívodů čerpadla M24x1,5 zcela rozhodujícím způsobem zlepšuje u stolních modelů průtok. Nízký průtokový odpor u všech nových Unistatů umožňuje významně vyšší hodnoty průtoku. To má významný přínos pro optimalizaci přenosu tepla a dává nezměněný výkon chlazení/ohřevu při vyšší bezpečnosti a rychlejších časech odezvy pro řízení procesu.

Řízení tlaku s regulovatelným pozvolným náběhem VPC chrání skleněné reaktory před poškozením vysokým tlakem a vyrovnává změny viskozity nastávající se změnou teploty.

Jedinečné ovládání ventilů CoolNet^® reguluje tok temperanční kapaliny řízeným krokovým motorem, otvor ventilu se přesně reguluje v 0 až 600 krocích s otevřením o 0,005 mm na jeden krok. Cool-Net® se tak stará o optimální přítok do výparníku a o nejvyšší možný výkon chlazení při každé pracovní teplotě.


Záruka 12 měsíců. Po bezplatné registraci přístroje na www.huber-online.com je záruka 36 měsíců na řídicí jednotku, 24 měsíců na chladicí agregát a 12 měsíců na mechanické části včetně čerpadla.

Technická specifikace modelu HUBER Unistat Tango w:
Teplotní rozsah: - 45 až + 250°C
Topný výkon: 3,0 kW
Maximální výkon čerpadla s VPC [l/min.] 55 l/min.; 0,9 bar

Chladící výkon při 250°C: 0,7 kW

Chladící výkon při 200°C: 0,7 kW
Chladící výkon při 100°C: 0,7 kW

Chladící výkon při 0°C: 0,7 kW
Chladící výkon při - 20°C: 0,4 kW
Chladící výkon při - 40°C: 0,06 kW
Rozměry (šxhlxv): 426x327x631 mm

Hmotnost: 56 kg


V případě použití externího cirkulačního systému je teplotní rozsah závislý na parametrech systému (délka hadic, chlazený objem...).
