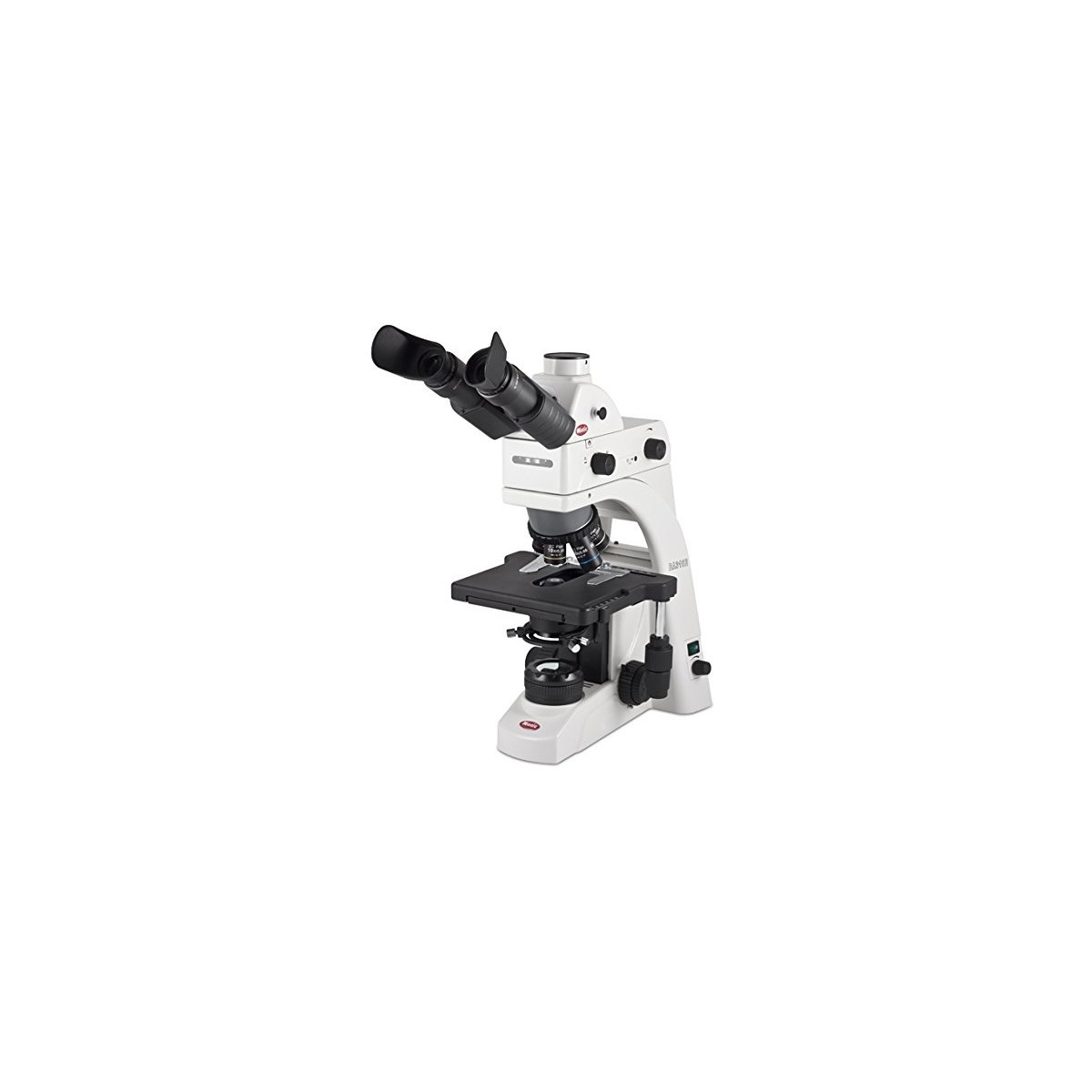

Mikroskop fluorescenční BA 310E-TFL LED

Laboratorní fluorescenční mikroskop s kvalitním optickým systémem korigovaným na nekonečno (Colour Corrected Infinity System). Perfektní zpracování řešení osvětlení pomocí seřiditelného kondenzoru, kolektoru s polní clonou a LED diodou s plynulou regulací intenzity jasu. K zajištění optimálního kontrastu je mikroskop osazen objektivy, které jsou vhodné pro fluorescenci a okuláry nové konstrukce vícevrstvého povlakování čoček (CCIS EF-N). Velký křížový stůl s možností uchycení dvou preparátů současně, Köhlerův princip osvětlení. Součástí mikroskopu je Epi-LED modul – varianta AO.

LED diody jako zdroj světla pro pozorování ve fluorescenci přináší řadu výhod. Pro dosažení maximální účinnosti fluorescenční excitace není nutná již žádná úprava. Principem je Plug-and-play. Preparát můžete pozorovat okamžitě, protože nečekáte na zahřátí výbojky. Snadná regulace intenzity jasu chrání vzorek před vyblednutím.

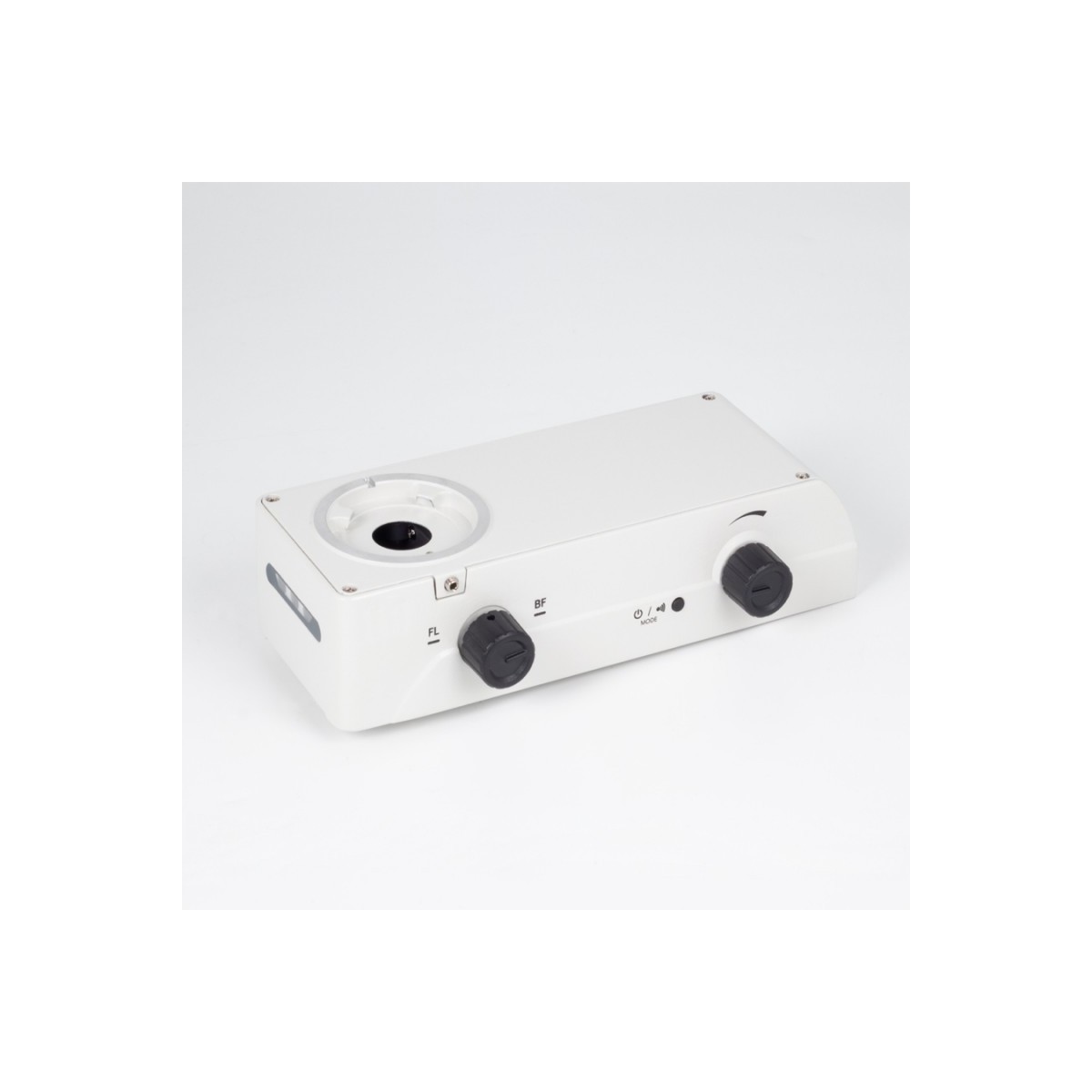

Použití LED diod je šetrnější k životnímu prostředí než klasické řešení s rtuťovou výbojkou. Fluorescenční osvětení obsahuje LED světelný zdroj, excitační filtr, dichroické zrcadlo a bariérový filtr. Modul je umístěn jako přídavný doplněk mezi stativem a okulárovým tubusem.

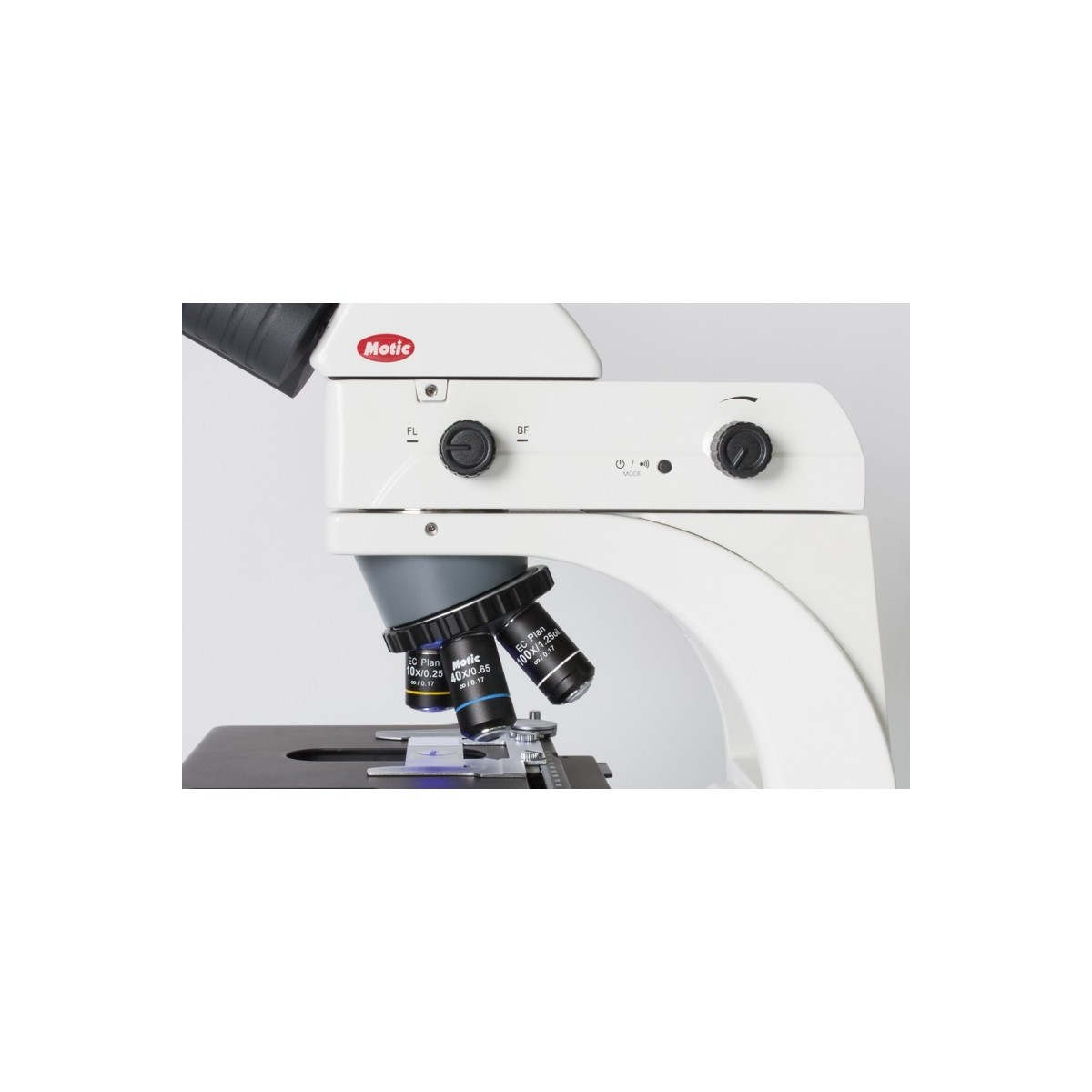

Pokud není fluorescenční osvětlení správně nainstalováno, tak nelze z bezpečnostních důvodů aktivovat LED světelný zdroj. Navíc IR-senzor detekuje uživatele před mikroskopem a automaticky vypne fluorescenci při opuštění mikroskopu. Osvětlení je reaktivováno při návratu k přístroji. Po přidání fluorescenčního modulu je možné rychlé přepínání mezi pozorováním ve světlém poli a ve fluorescenci, stejně jako souběžné používání obou osvětlení.

Tato trinokulární verze umožňuje pohodlné připojení digitálního fotoaparátu nebo kamery.

Technická specifikace modelu BA 310E-TFL LED:

Okulár: širokoúhlé (DIN) N-WF 10x/20 mm (2 ks), gumové očnice
Hlavice: trinokulární Siedentopf otočná o 360°, úhel vhledu 30°, dělič světla 100:0/20:80, nastavitelný oční rozestup 48 – 75 mm, dioptrické doostřování obou okulárů ± 5D
Hlava: revolverová pro 5 objektivů DIN - vzad otočená
Objektivy: planachromatické DIN (bezolovnaté) CCIS EC PL 4:1/0,10 (WD=15,9 mm), 10:1/0,25 (WD=17,4 mm), 40:1/0,65 (pérový) (WD=0,5 mm), 100:1/1,25 Oil.im. (pérový) (WD=0,15 mm), objektivový závit: W 4/5“ x 1/36“ (RMS standard)
Celkové zvětšení: 40x až 1000x
Stolek: mechanický 180x170 mm, nízko umístěné koaxiální ovládání posuvů s nastavením tuhosti chodu, držáky preparátů, pravoruké ovládání, rozsah posuvu v ose X/Y 80x55 mm, v ose Z=20 mm, přednastavený horní doraz – nastavitelný, bezhřebenový krytý posuv
Zaostřování: koaxiální hrubý a jemný zaostřovací systém s nastavením tuhosti chodu, 1 dílek = 2 μm
Kondenzor: Abbe N.A. 0,90/1,25, zaostřovací, irisová aperturní clona, slot pro kontrastní destičky
Osvětlení: Köhlerův princip, LED osvětlení 3W s regulací intenzity jasu
Stativ: kovový, ergonomický, úchyt pro přenášení
Kolektor: s polní clonou, držák filtru s převlečnou maticí
Epi-fluorescenční zařízení: Epi-LED fluorescenční modul - možnost výběru 1 modulu ze třech variant viz níže
Napájení: napěťový zdroj 100V-240V (CE)
Rozměry přístroje (vxšxhl): 400x220x400 mm

Hmotnost: 8,6 kg
Ostatní příslušenství: modrý filtr, imerzní olej 5 ml, elektrický přívodní kabel, Allenův hexagonální klíč, obal proti prachu, náhradní pojistka

Vyměnitelný modul HAL/LED (halogenová žárovka 6V/30W nebo LED dioda 6V/3W) s plynulou regulací intenzity jasu.

Varianty LED fluorescenčních modulů:

1) Epi-LED Fluorescenční modul - AO fluorescenční kostka

• Fluorescenční kostka Auramine O, 455nm LED modul
• Světelný blokátor
• PVC magnetický podpůrný trojúhelníkový mechanismus
• Speciální prodloužené gumové očnice pro fluorescenční pozorování (pár)
• Napájení s multi-konektorem (UL,VDE,UK), imbusový klíč, obal proti prachu

2) Epi-LED Fluorescenční modul- FITC fluorescenční kostka

• Fluorescenční kostka FITC, 470nm LED modul
• Světelný blokátor
• PVC magnetický podpůrný trojúhelníkový mechanismus
• Speciální prodloužené gumové očnice pro fluorescenční pozorování (pár)
• Napájení s multi-konektorem (UL,VDE,UK), imbusový klíč, obal proti prachu

3) Epi-LED Fluorescenční modul- MB fluorescenční kostka

• Fluorescenční kostka MB, 470nm LED modul
• Světelný blokátor
• PVC magnetický podpůrný trojúhelníkový mechanismus
• Speciální prodloužené gumové očnice pro fluorescenční pozorování (pár)
• Napájení s multi-konektorem (UL,VDE,UK), imbusový klíč, obal proti prachu

Volitelné příslušenství:
Okulár širokoúhlý N-WF 12,5x/18 mm
Okulár širokoúhlý N-WF 15x/16 mm
Trinokulární hlavice s děličem světla 100:0/0:100
Objektiv planachromatický (bezolovnatý) CCIS EC PL 20:1/0,45 (WD=0,9 mm)
Objektiv planachromatický (bezolovnatý) CCIS EC PL 60:1/0,80 (pérový) (WD=0,35 mm)
Objektiv planachromatický (bezolovnatý) pro nepokryté preparáty CCIS EC PL 10:1/0,25 (WD=4,45 mm)
Objektiv planachromatický (bezolovnatý) pro nepokryté preparáty CCIS EC PL 20:1/0,45 (WD=1 mm)
Objektiv planachromatický (bezolovnatý) pro nepokryté preparáty CCIS EC PL 40:1/0,65 (pérový) (WD=0,55 mm)
Objektiv planachromatický (bezolovnatý) pro nepokryté preparáty CCIS EC PL 100:1/1,25 Oil. Im. (pérový) (WD=0,24 mm) ,
Objektiv planachromatický fázový (pozitivní fázový kontrast,bezolovnatý) CCIS EC-H PL Ph 10:1/0,25 (WD=17,4 mm)+
Objektiv planachromatický fázový (pozitivní fázový kontrast,bezolovnatý) CCIS EC-H PL Ph 20:1/0,45 (WD=0,9 mm)+
Objektiv planachromatický fázový (pozitivní fázový kontrast,bezolovnatý) CCIS EC-H PL Ph 40:1/0,65 (pérový) (WD=0,5 mm)+
Objektiv planachromatický fázový (pozitivní fázový kontrast,bezolovnatý) CCIS EC-H PL Ph 100:1/1,25 Oil. Im. (pérový) (WD=17,4 mm)+
Vyměnitelný modul HAL/LED (halogenová žárovka 6V/30W nebo LED dioda 6V/3W)
Možnost rozšíření o multi-pozorování (duální hlavice vedle sebe - vlevo)
Fázový kontrast otočný s 5 pozicemi (BF, DF, Ph1, Ph2, Ph3)
Fázová destička s 3 pozicemi pro Ph1, Ph2, BF
Fázová destička Ph1 (pro objektiv 10:1)
Fázová destička Ph2 (pro objektivy 20:1, 40:1)
Fázová destička Ph3 (pro objektiv 100:1)
Destička pro temné pole (pro objektivy 4:1 – 40:1)
Fázový středitelný teleskop
Polarizační sada: jednoduchý přídavný analyzátor, jednoduchý přídavný polarizátor
Imerzní olej (typ HF) pro fluorescenci
Filtry: zelený filtr, žlutý filtr, zelený interferenční filtr, neutrální filtr, didymiový filtr
Tyč pro zaostřování v ose x/y pro bezhřebenový krytý posuv – levoruké ovládání
Držák pro uchycení dvou preparátů
Hliníkový box
Adaptér pro kameru
Adaptér pro digitální fotoaparát
